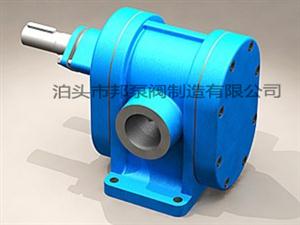

ZYB齒輪油泵系列
ZYB齒輪油泵系列詳細介紹
●ZYB齒輪油泵用途
ZYB齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于180℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
● 應用范圍
在輸油系統中可用作傳輸、增壓泵；
在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在液壓傳動系統中可用作提供液壓動力的液壓泵；
在工業領域中，均可作潤滑油泵用；
●ZYB齒輪油泵結構特點
ZYB齒輪油泵主要有齒輪、軸、泵體、保護閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。ZYB齒輪油泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
ZYB齒輪泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
泵設有保護閥作為超載保護，保護閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本保護閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
● ZYB齒輪油泵性能參數表
ZYB型系列渣油泵 性能參數表
| 型 號 |
口徑 |
流量 |
工作壓力MPa |
吸入壓力MPa |
轉速 |
電機 |
||
|
m³/h |
L/min |
功率 |
型號 |
|||||
|
ZYB－18.3 |
G3/4" |
1.1 |
18.3 |
1.45 |
-0.05 |
1500 |
1.5 |
Y90L－4 |
|
ZYB－33.3 |
2.0 |
33.3 |
1500 |
2.2 |
Y100L1-4 |
|||
|
ZYB－55 |
G1″ |
3.3 |
55 |
0.33 |
1500 |
1.5 |
Y90L－4 |
|
|
ZYB－83.3 |
G1½" |
5.0 |
83.3 |
1500 |
2.2 |
Y100L1-4 |
||
|
ZYB－125 |
Φ50 |
7.5 |
125 |
0.60 |
1000 |
4.0 |
Y132M1-6 |
|
|
ZYB－167 |
10 |
167 |
0.60 |
1000 |
4.0 |
Y132M1-6 |
||
|
ZYB－200 |
12 |
200 |
0.33 |
1500 |
4.0 |
Y112M－4 |
||
|
ZYB－250 |
15 |
250 |
0.60 |
1500 |
7.5 |
Y132M－4 |
||
|
ZYB－300 |
Φ70 |
18 |
300 |
0.36 |
1000 |
5.5 |
Y132M2-6 |
|
|
ZYB－483.3 |
29 |
483.3 |
1500 |
7.5 |
Y132M－4 |
|||
|
ZYB－633 |
Φ100 |
38 |
633 |
0.28 |
1000 |
11 |
Y160L－6 |
|
|
ZYB－960 |
58 |
960 |
1500 |
18.5 |
Y180M－4 |
|||
